Die schlanke SPS-Steuerung der DISPLAY VISIONS PLC-Serie hat das Touch-Display bereits integriert. Zusätzlich kann sie drahtlos mit bis zu 50 Satelliten-Displays verbunden werden. So lassen sich Prozesse ortsunabhängig überwachen und steuern.

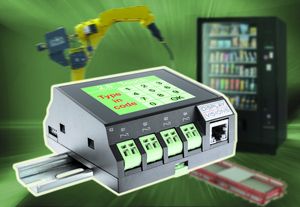

Normalerweise ist die Programmierung von Kleinsteuerungen sowie das Auslesen ihrer Parameter mit einigem Aufwand verbunden. Nicht so bei der SPS-Serie von DISPLAY VISIONS. In der zentralen Steuereinheit, dem „Core”, ist bereits ein farbiges Touch-Display integriert. Das brillante, 2,8 Zoll große IPS-Panel ist aus nahezu jeder Blickrichtung (Ablesewinkel 170°) und selbst bei direkter Sonneneinstrahlung gut ablesbar. Es zeigt nicht nur die Mess- und Prozessdaten an, sondern dient dank seiner berührungsempfindlichen Oberfläche auch zur Eingabe von Steuerbefehlen und Betriebsparametern. Der Core verfügt über acht digitale Eingänge 0..24 V, 4 analoge Eingänge (4 20 mA und 0 10 V) und 4 Relaisausgänge. Er kommuniziert über die RS-485- oder Ethernet-Schnittstelle und kann auch drahtlos über WLAN angesprochen werden. Bis zu 50 Satellitenterminals können automatisch mit der zentralen Steuereinheit verbunden werden. Je nach Komplexität der Ein- und Ausgabedaten stehen Satelliten mit unterschiedlichen Displaygrößen zur Verfügung. Vom knapp briefmarkengroßen 1,5-Zoll-Display mit 240x240 Bildpunkten bis zum 10,1-Zoll-Panel mit einer Auflösung von 1.280x800 Bildpunkten. Die Satelliten synchronisieren sich automatisch in Echtzeit mit dem Core und sind individuell konfigurierbar. So können beispielsweise an einer Stelle Betriebsdaten für den Service angezeigt werden, während an anderer Stelle die Arbeitsvorbereitung an ihrem Satelliten neue Parameter eingibt.
Alle Touch- und Anzeigefunktionen sind mit dem kostenlosen Windows-Tool „PLC-Designer” WYSIWYG frei programmierbar. Zahlreiche vorgefertigte Elemente unterstützen den Aufbau individueller und sogar animierter Seiten. Die zentrale Steuereinheit PLC-Core ist für die Hutschienenmontage ausgelegt und nur 5 TE breit. Für die Satellitenterminals stehen verschiedene Gehäuse zum Einbau in andere Geräte sowie zur Aufputzmontage zur Verfügung.
