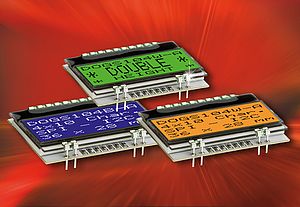

Schlank, gutaussehend, vielseitig: Das Grafikdisplay EA DOGS104-A

Der Display-Spezialist ELECTRONIC ASSEMBLY hat seine vielseitige Produktfamilie EA-DOGS um ein besonders „Schmankerl“ erweitert. Seine extrem kompakte Bauweise und sein niedriger Stromverbrauch machen das EA DOGS104-A zum idealen Display für batteriebetriebene Handheldgeräte. Der Anzeigeumfang im Nomalmodus beträgt 4 Zeilen a 10 Zeichen; alternativ lässt sich das Display auch mit doppelter Schrifthöhe 2 oder 3-zeilig betreiben. Die Abmessungen betragen dabei nur 36x28mm.

Als weitere Besonderheit bietet das EA DOGS104-A die Unterstützung englischer, europäischer und kyrillischer Zeichensätze in einem Display.

Das EA DOGS104-A bietet zudem eine besonders hohe Flexibilität - Entwickler können zwischen einer I²C- und einer SPI-Schnittstelle umschalten.

Eine weitere Besonderheit ist die Trennung zwischen Anzeige- und Beleuchtungsfunktion. Beide lassen sich durch einfaches Zusammenstecken konfigurieren. Zur Auswahl stehen verschiedene Displaytechnologien wie FSTN und STN, positive und negative Darstellung. Diese lassen sich mit drei unterschiedlichen Beleuchtungsfarben zusammenstellen. Unter den Beleuchtungen befinden sich auch eine 2-farbige Beleuchtung rot/grün und eine 3-farbige rot/grün/weiss.
 Aufgrund des kompakten Designs ergibt sich auch bei Verbindung mit einer Beleuchtung ein äußerst flacher Anzeigenbaustein mit max. 4,6 mm.

Entwicklern steht für einen einfachen Systemstart und die Prototypenerstellung ein USB-Testboard mit PC-Anschluss sowie eine passende Windows-Software samt kostenfreiem Simulator zur Verfügung.

Mehr Informationen finden Sie hier auf unserer Website oder im Datenblatt.
