Jahresüberblick 2013

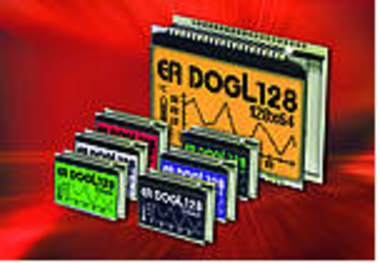

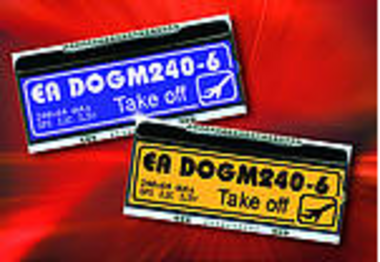

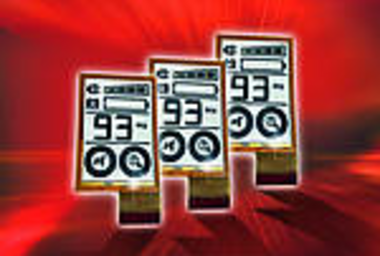

Wirklich alle Farben des RGB-Spektrums lassen sich als Hintergrundbeleuchtung für die LC-Displays der Produktfamilie DOG von ELECTRONIC ASSEMBLY einstellen. Diese Produktfamilie für den industriellen Einsatz umfasst fünf Grafikdisplays und drei Textdisplays, die sich mit bis zu sieben Hintergrundbeleuchtungen kombinieren lassen. Eine RGB-Hintergrundbeleuchtung erlaubt es, durch stufenloses Mischen der Grundfarben Rot, Grün und Blau jeden gewünschten Farbton einschließlich weiß zu erzeugen.

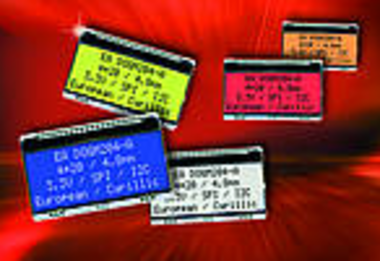

Die fünf Grafikdisplays der DOG-Familie bieten eine Auflösung von 102 × 64 bis 160 × 104 Bildpunkten. Die drei Textdisplays bilden je nach Ausführung zwei oder drei Zeilen zu je 16 Zeichen oder eine Zeile mit insgesamt acht Zeichen ab. Das besondere Merkmal dieser Produktfamilie liegt darin, dass das eigentliche Display und die Hintergrundbeleuchtung funktional getrennt sind. Display- und Beleuchtungsmodule lassen sich vielseitig kombinieren; nahezu jeder Gestaltungswunsch lässt sich so realisieren. Neben dem RGB-Beleuchtungsmodul mit seiner beliebig einstellbaren und variierbaren Lichtfarbe stehen Module in den Farben Weiß, Gelb / Grün, Blau, Rot und Amber zur Auswahl.

Die Kommunikation mit der Außenwelt erfolgt über eine schnelle SPI-Schnittstelle mit bis zu 20 MHz. Eine auf jedem PC lauffähige und kostenfrei über die Website verfügbare Simulationssoftware erlaubt es, die gewünschte Darstellung schnell und einfach zu erzeugen und zu testen. Darüber hinaus steht ein Testboard zum Anschluss an den USB-Port eines PCs zur Verfügung, zudem sind zusätzliche Zeichensätze auf Datenträger lieferbar. Optional lieferbar sind auch analoge Touchpanel für die Grafikdisplays.

Vorgesehen für den Einbau in Maschinen, Geräten und Anlagen aller Art, zeichnen sich die Displays durch ihre superflache Bauweise aus – mitsamt Beleuchtungseinheit sind die Anzeigen nicht dicker als 6,5 mm; ohne Beleuchtung sind sie sogar nur 2 mm schlank. Mit ihrem niedrigen Energiebedarf eignen sich die Anzeigeeinheiten auch zur Verwendung in batteriebetriebenen und mobilen Geräten. Ein weiteres Highlight der DOG-Displays ist ihr unproblematisches Handling im Fertigungsprozess – die Module lassen sich ohne zusätzlichen Montageaufwand direkt in die Platine einlöten.

Die Displays der DOG-Produktfamilie kommen mit einer einzigen Spannungsquelle von 3,3 V aus (Textdisplays alternativ 5 V). Mit ihrem großen Betriebstemperaturbereich von –20 °C bis +70 °C lassen sich die Anzeigebausteine in den meisten industriellen Anwendungsbereichen einsetzen. Die DOG-Serie von ELECTRONIC ASSEMBLY ist gleichermaßen für große Stückzahlen wie für Kleinserien ab einer Losgröße von 1 lieferbar.

Erstens: Der kontrastreiche Farbbildschirm mit seiner Diagonale von 5,7″ und LED-Hintergrundbeleuchtung bietet eine Auflösung von 640 × 480 Bildpunkten. Sein wichtigstes Merkmal ist zweitens: die eingebaute Intelligenz, welche den Entwicklern die Integration der Displaymodule in ihre Anwendung erheblich erleichtert. Neben der visuellen Ausgabe auf dem Bildschirm bietet das Gerät auch Rückmeldungen auf akustischem Weg: Das integrierte Soundmodul kann beispielsweise Startmelodien spielen, Tastendruck akustisch quittieren oder Warnmeldungen ausgeben. Die Darstellung einer virtuellen Tastatur auf dem Bildschirm rundet die Liste der Komfortmerkmale des EA eDIPTFT57-A ab.

Die Intelligenz der Anzeigeeinheit macht die Programmierung von interaktiven Benutzeroberflächen zu einer komfortablen Angelegenheit. In Verbindung mit dem als Option lieferbaren Touchpanel kann der Entwickler in wenigen Schritten eine virtuelle Tastatur auf dem Bildschirm darstellen. Die Tastatureingaben werden im Display direkt in einer „Edit-Box“ verarbeitet. Dem Bediener stehen so die üblichen Textformatierungseingaben zur Verfügung, ohne besonderen Aufwand durch den Programmierer.

Ein wichtiges Merkmal der integrierten Intelligenz dieses Displays stellt seine hochsprachenähnliche Makroprogrammierung dar. Sie bietet eine elegante Lösung zur Anwendungsentwicklung: Linien, Säulengrafiken und Bereiche lassen sich mit einem einzigen Befehl definieren und auf dem Bildschirm anzeigen. Genauso schnell und einfach kann der Entwickler Aussehen, Größe, Anordnung und Funktion von Tasten und Schaltflächen festlegen und aktivieren. Die Produktivität bei der Anwendungsentwicklung wird dadurch dramatisch gesteigert, die Zeit zwischen Auftragsvergabe und Fertigstellung des Projekts hingegen drastisch verkürzt.

Darüber hinaus bietet das EA eDIPTFT57-A eine Fülle weiterer Merkmale zur Erleichterung der Programmierung, sodass sich auch anspruchsvolle Displayinhalte leicht realisieren lassen. In einem integrierten Flash-Speicher kann der Anwendungsentwickler Fonts, Bilder, Animationen oder Funktionsmakros ablegen. Mitgeliefert werden acht Fonts, die sich in weiten Grenzen skalieren und variieren lassen. Truetype-Fonts, wie sie in der PC-Welt gängig sind, lassen sich leicht importieren.

Eine Programmbibliothek enthält eine Vielzahl vordefinierter, virtueller Dreh- und Zeigerinstrumente, die sich zum Beispiel für die Ausgabe von analogen Messwerten nutzen lassen. Über Makropages und Stringtables lassen sich die Anzeigeinhalte zudem auf elegante und komfortable Weise mehrsprachig gestalten – ein wichtiges Merkmal für Unternehmen, die ihre Produkte für den Export in unterschiedliche Länder anpassen wollen.

Den Einstieg in die Arbeit mit dem EA eDIPTFT57-A erleichtert ein Evaluation-Kit.

Es gibt kaum noch Geräte, die für Bedienung, Steuerung oder Programmierung nicht über ein Display verfügen. Für die Implementierung einer interaktiven Steuerung, etwa im Maschinenbau oder der Industrieelektronik, aber auch in allen denkbaren Anwendungen, ist das intelligente Display EA eDIPTFT57-A von ELECTRONIC ASSEMBLY wegen seiner Eigenschaften und der eleganten und leicht zu beherrschenden Entwicklungsunterstützung die geeignete Lösung. Der kontraststarke Farbbildschirm mit seiner Diagonale von 5,7″ und LED-Hintergrundbeleuchtung bietet eine Auflösung von 640 × 480 Bildpunkten. Sein wichtigstes Merkmal ist die eingebaute Intelligenz, welche den Entwicklern die Integration der Displaymodule in ihre Anwendung erheblich erleichtert.

Den Einstieg in die Arbeit mit dem Display EA eDIPTFT57-A und allen anderen insgesamt acht Typen der EA eDIP-Serie erleichtern zusätzlich auf diese Displays zugeschnittene Evaluation-Kits. Diese bestehen aus einem Display mit Touchpanel nebst Evaluierungsboard, USB-Kabel und einer Mini-DVD mit Software, Dokumentation und Beispielmakros. Das Evaluierungsboard enthält einen USB-Anschluss für die Datenkommunikation mit dem PC. Optional sind Interface-Tochterplatinen für RS-232, I²C und SPI für die Kommunikation mit dem Host-Rechner der Zielapplikation.

Eine externe Spannungsversorgung ist für kleinere Displays nicht notwendig. Eine Reihe von Leuchtdioden gibt Auskunft über den Datenverkehr wie auch den Status der digitalen Ausgänge des Displays. Um Sensoren, Schalter oder Relaiskontakte in der Zielanwendung nachzubilden, sind auf dem Evaluierungs-Board zwei Potenziometer und acht Taster angebracht. Die Installations-DVD enthält eine Fülle von Material. Neben der Dokumentation der verschiedenen Displays die Entwicklungssoftware sowie eine Vielzahl von Makrobeispielen und Layout-Vorlagen. Der Quelltext-Editor zur Erstellung eigener Makros bindet über Icons weitere Programme ein: Compiler, Terminalprogramm, Bitmap-Editor und einen Editor für die Erstellung virtueller Messinstrumente. Über den Touchscreen, mit Summer als Feedback für den Touch, kann der Anwender außerdem die Bedienelemente auf dem Display zusammenfassen und damit eine hochwertige Bedienoberfläche schaffen.

Wesentliche Merkmale auf einen Blick:
- TFT-Grafikdisplay mit LED-Hintergrundbeleuchtung
- Auflösung 640 × 480 Pixel, 16 Bit (65.536 Farben)
- acht vordefinierte Fonts, Truetype-Fonts importierbar
- Steuerung über hochsprachenähnliche Befehle
- virtuelles Keyboard im Instruktionssatz enthalten
- komfortable Entwicklungsumgebung
- Analoges Touchpanel ohne Raster
- acht digitale Eingänge und ebenso viele Ausgänge
- zwei Analogeingänge
