DOTMATRIX STANDARDMODULE Tabellen

Die hier angebotenen Dotmatrix-LCD´s sind alle mit dem Kontroller HD 44780 oder ähnlich ausgestattet; sie enthalten einen kompletten Zeichensatz und sind für den Betrieb am 4- oder 8-Bit Datenbus eines Prozessorsystems vorbereitet. Als Steuerleitungen dienen R/W, RS und Enable.

Fragen Sie uns nach Sondertypen im erweiterten Temperaturbereich, mit kyrillischem Zeichensatz oder mit eingelöteter Stiftleiste. Bereits bei Stückzahlen ab 250 Stück sind semikundenspezifische Lösungen denkbar.

Als Zubehör für Dotmatrix-LCD´s liefern wir passende Frontrahmen, RS-232 Schnittstellen sowie Beleuchtungsinverter für EL-Folien-beleuchtete Displays. Aufgrund unseres großen Lagers können wir viele Typen direkt ab Lager Gilching liefern.

1 Zeile, 8 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto

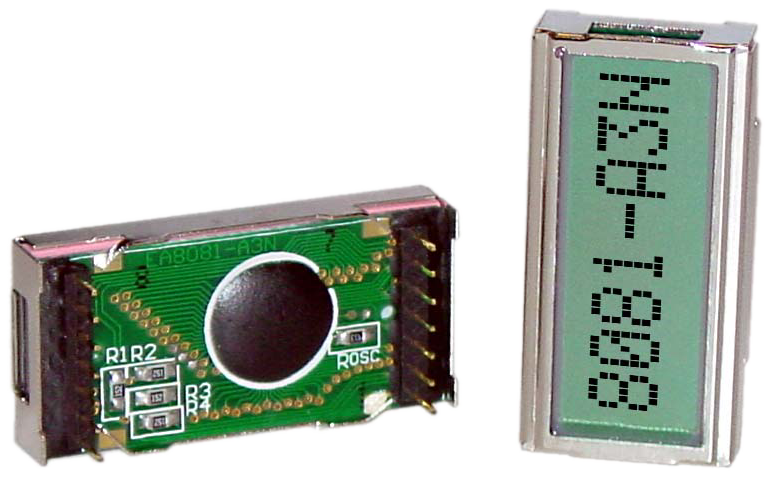

EA 8081-A3N	7,1	40,0 x 19,7 x 7,8	33,0 x 10,0	DIL Pins	---

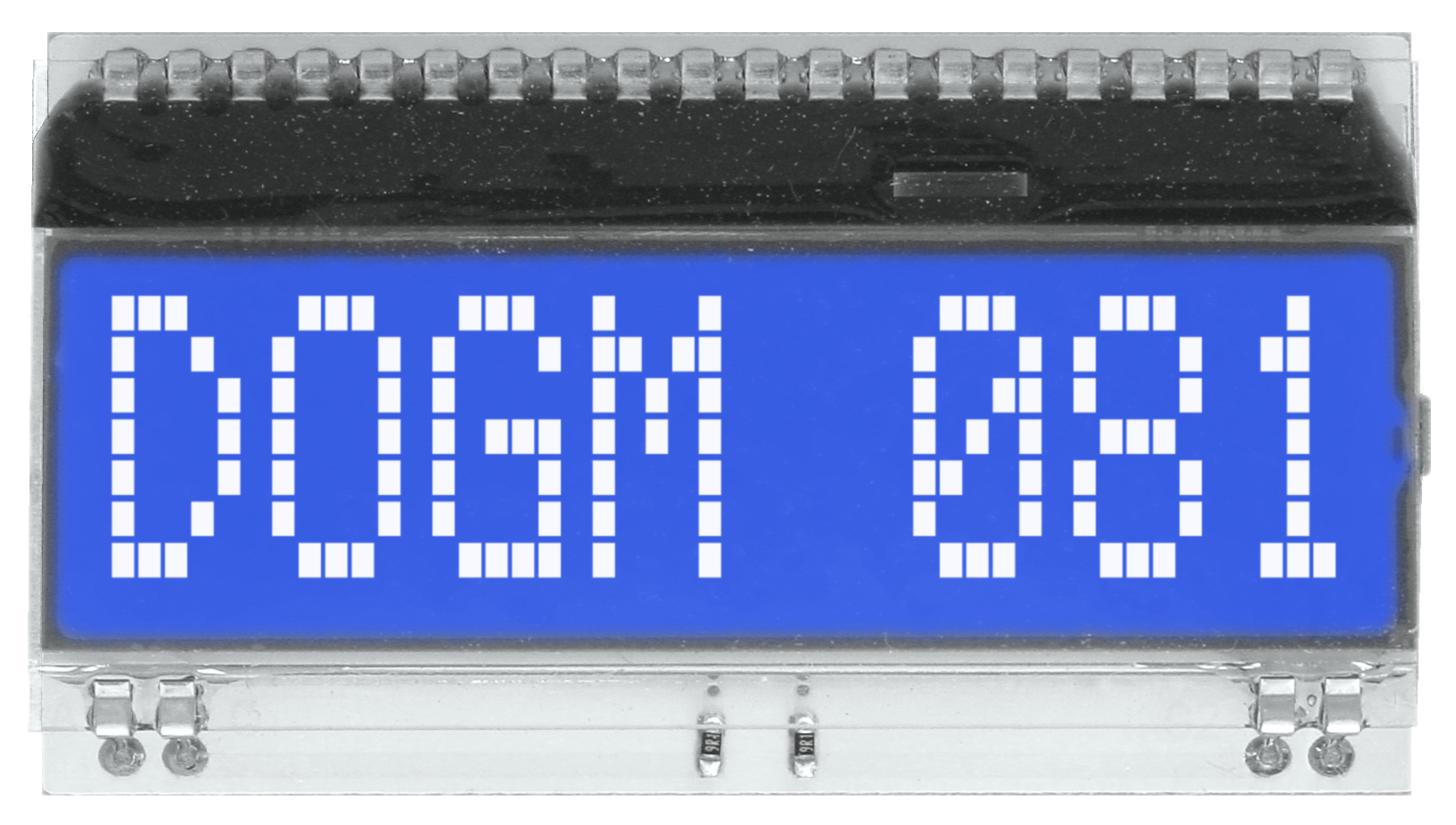

EA DOGM081	11,97	55,0 x 31,0 x 5,8	51,0 x 14,5	DIL Pins	---	Printmontage

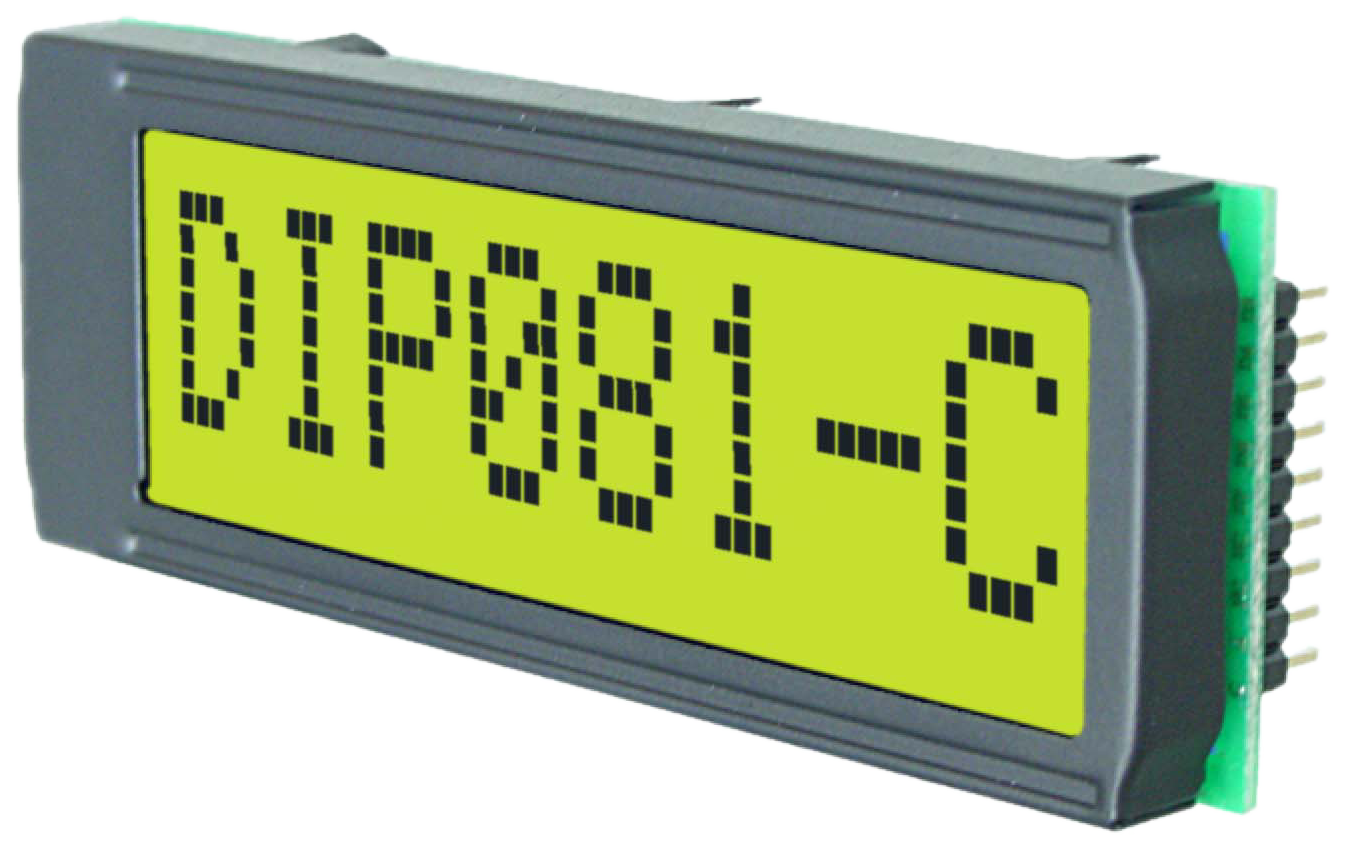

EA DIP081-CNLED	11,48	68,0 x 27,0 x 11,0	61,0 x 19,0	DIL-Pins	---	Printmontage
EA WK-2018N	10,75	84,0 x 44,0 x 12,0	61,0 x 15,8	2+1x16	017-2U
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 1x8" im PDF-Format laden.

1 Zeile, 16 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto
EA J161-D	6,6	80,0 x 36,0 x 10,0	64,5 x 13,8	1x16	017-1U	Organisation (8+8)
EA P161-D	6,6	80,0 x 36,0 x 10,3	64,5 x 13,8	1x14	017-1U	Organisation (8+8)
EA P161-DNLED	6,6	80,0 x 36,0 x 14,5	64,5 x 13,8	1x16	017-1U	Organisation (8+8)
EA W161-DNLED	6,6	80,0 x 36,0 x 14,5	64,5 x 13,8	1x16	017-1U	Organisation (8+8)
EA VK-2005NLED	7,9	80,0 x 36,0 x 12,0	61,0 x 15,8	1x16	017-2U	Organisation (8+8)
EA P161-ENLED	9,7	122,0 x 33,0 x 14,0	99,0 x 13,0	1x14+2	017-6U	LBOX, Org. (8+8)
EA W161B-ENLW	9,7	122,0 x 33,0 x 14,0	99,0 x 13,0	1x14+2	017-6U	LBOX, Org. (8+8)
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 1x16" im PDF-Format laden.

1 Zeile, 20 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto
EA J201-A	7,23	116,0 x 37,0 x 9,0	91,2 x 18,6	2x8	---	LBOX
EA P201-GHNLED	14,5	180,0 x 40,0 x 15,3	149,0 x 23,0	2x8	017-26	LBOX, VEE ca. -3V
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 1x20" im PDF-Format laden.

2 Zeilen, 8 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto

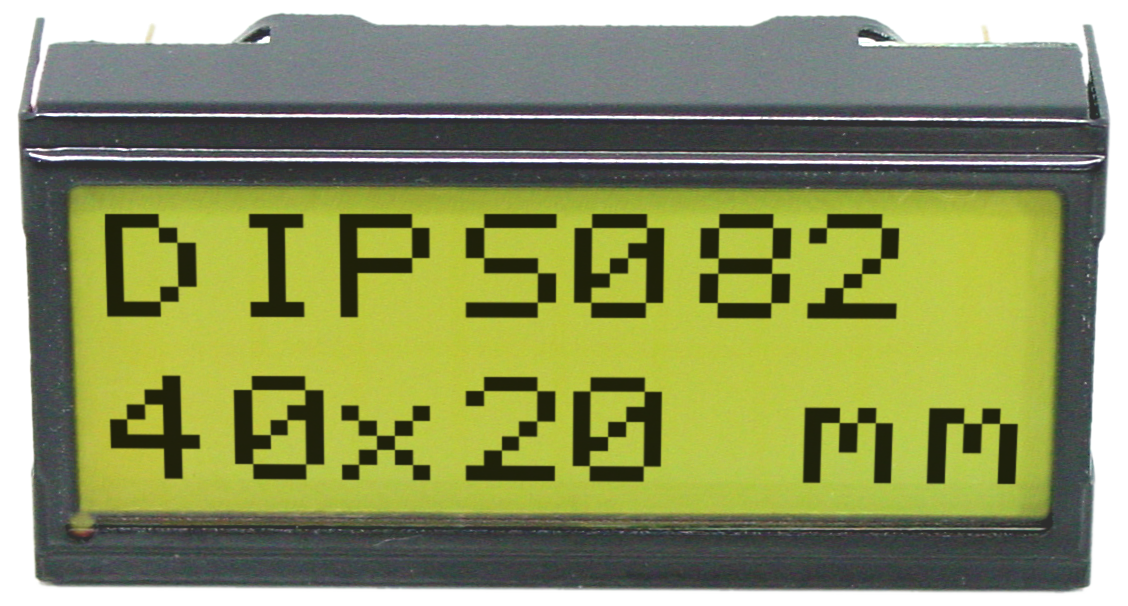

EA DIPS082-HN	5,01	40,0 x 20,0 x 7,8	36,3 x 13,9	DIL Pins	---	Printmontage

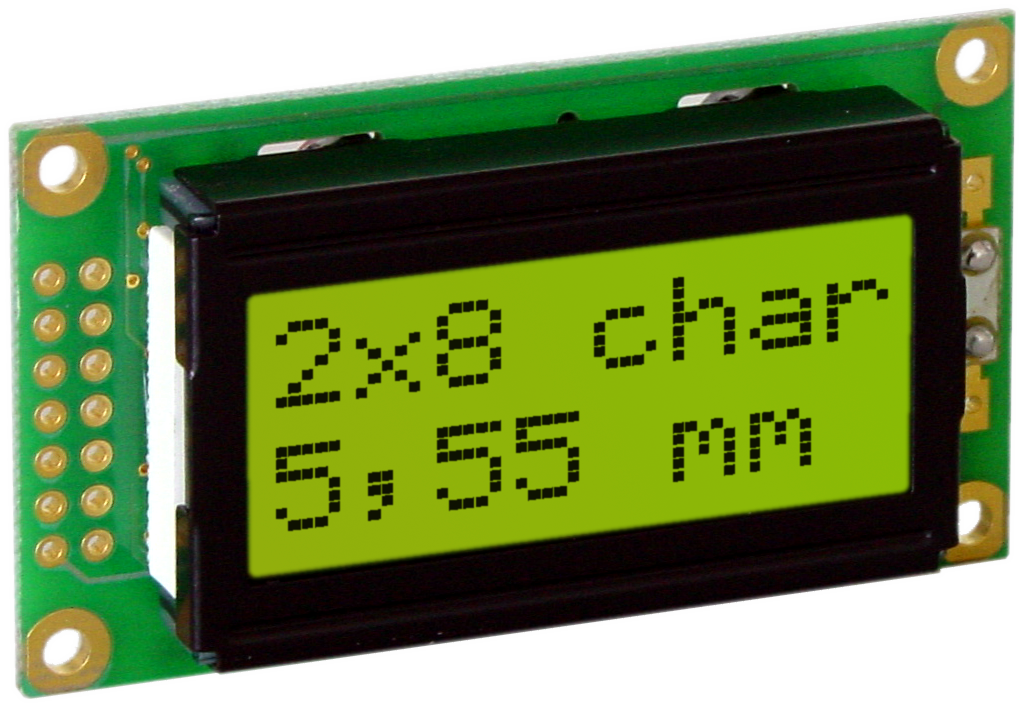

EA P082-N2LED	5,6	58,0 x 32,0 x 14,0	38,0 x 16,0	2x7	---	LBOX

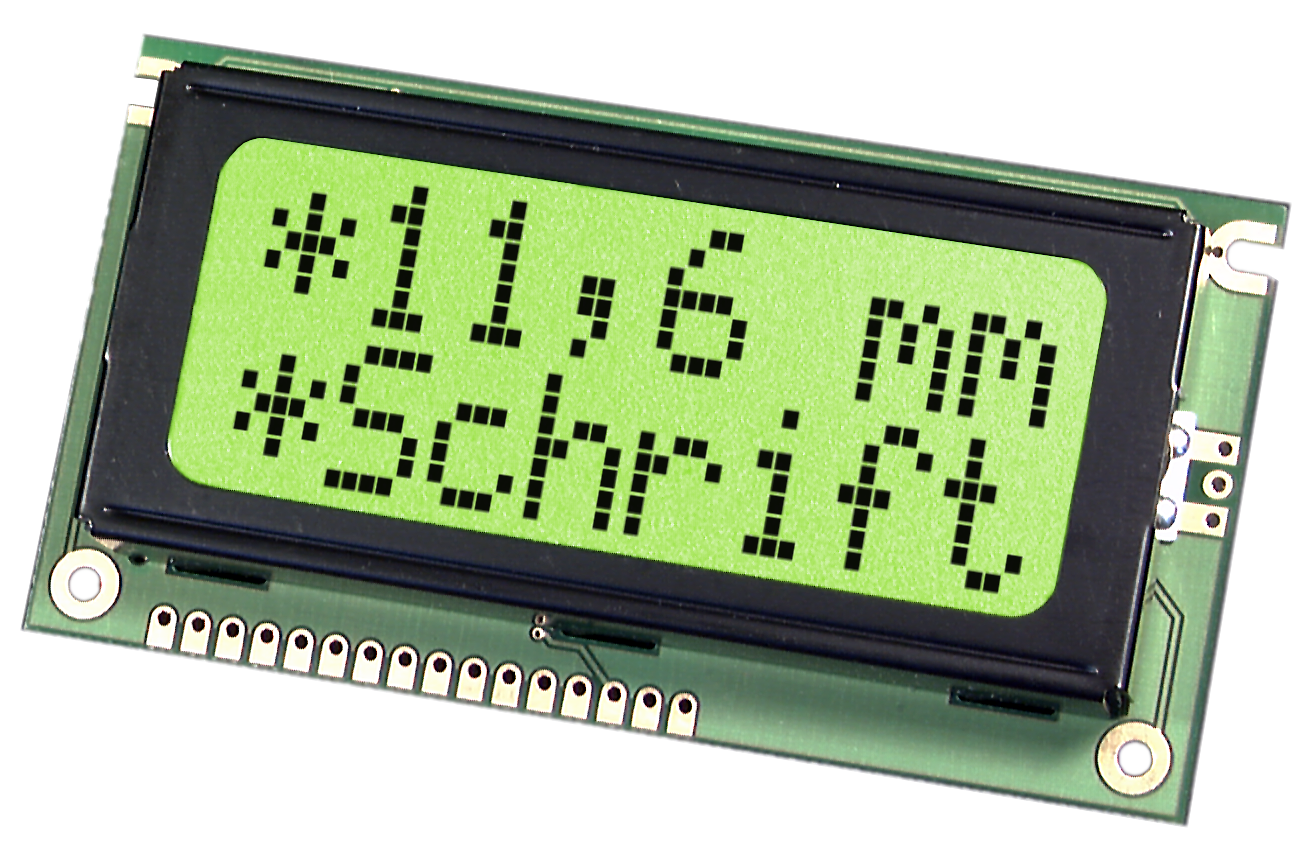

EA P082-CHNLED	11.56	84.0 x 44.0 x 13.7	63.0 x 25.0	1x16	017-8UKE	LBOX
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x8" im PDF-Format laden.

2 Zeilen, 12 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto

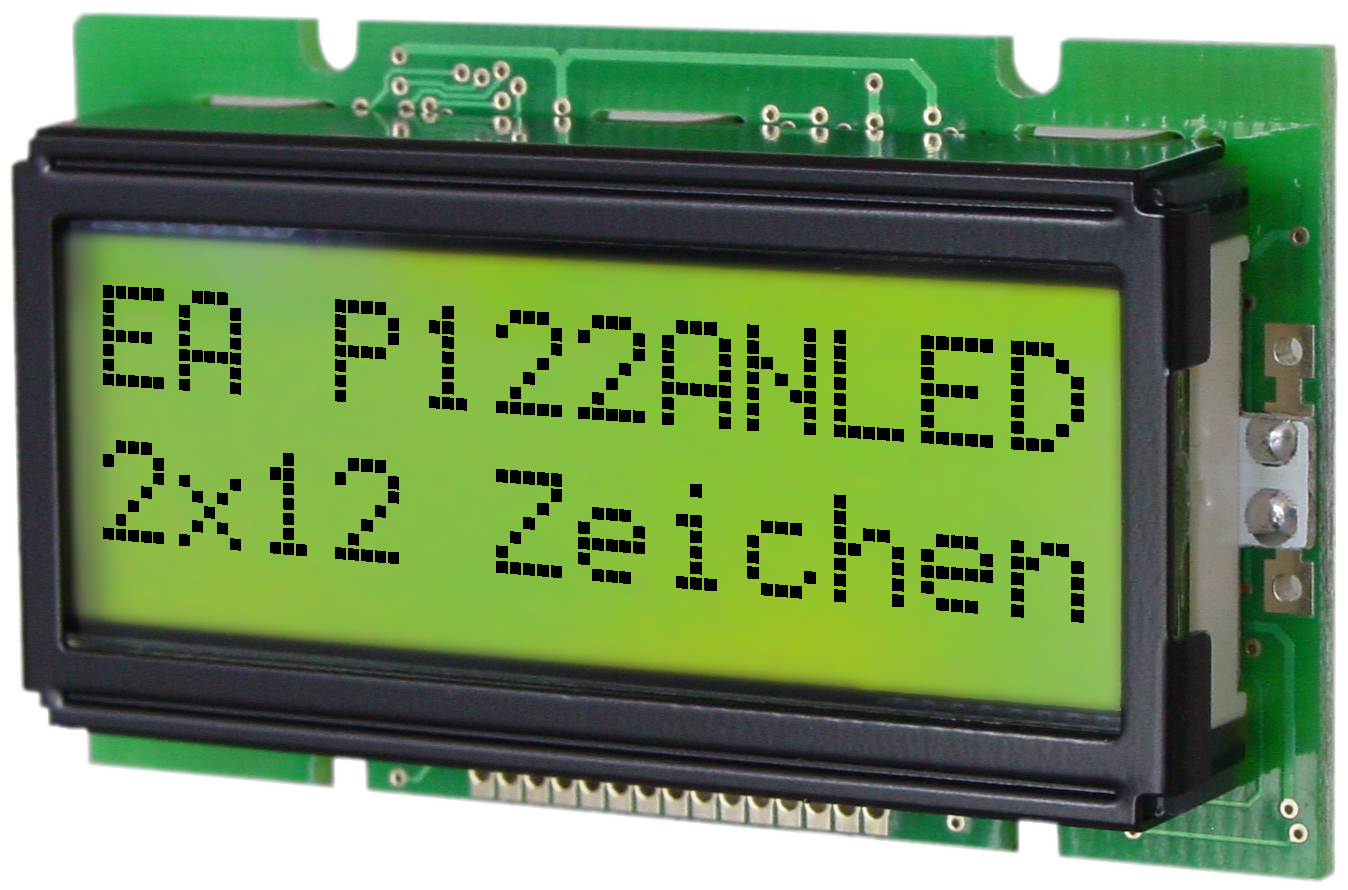

EA P122-ANLED	5,5	55,7 x 32,0 x 13,0	46,7 x 14,5	1x15	(055)?	Anschluß Raster 1,27mm
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x12" im PDF-Format laden.

2 Zeilen, je 16 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto
EA T162G-3NLED	3,2	53,0 x 20,0 x 8,5	36,0 x 10,0	Flexkabel	—	LPIPE, KF-16G erf.
EA DOGM162	5,57	55,0 x 31,0 x 5,8	51,0 x 14,5	DIL-Pins	---	Printmontage
EA DIP162-DNLED	6,68	68,0 x 27,0 x 11,0	61,0 x 19,0	DIL-Pins	—	Printmontage
EA DIP162-DN3LW	6,68	75,0 x 27,0 x 11,0	61,0 x 19,0	DIL-Pins	—	BlueLine
EA P162-C	4,4	80,0 x 36,0 x 10,2	64,5 x 13,8	1x14	017-1U
EA P162-CNLED	4,4	80,0 x 36,0 x 14,2	64,5 x 13,8	1x14+2	017-1U	LBOX
EA P162-EFLEX	5,6	66,7 x 25,9 x 4,2	61,0 x 15,9	Flexkabel	017-2U	Kabel im Raster 1,0
EA P162-T2NLED	5,6	66,7 x 25,9 x 5,4	61,0 x 15,9	Flexkabel	017-2U	Kabel im Raster 1,0
EA W162B-N3LW	5,6	80,0 x 36,0 x 9,5	61,0 x 16,0	1x16	017-2U	BlueLine
EA P162-N3LED	5,6	80,0 x 36,0 x 11,5	61,0 x 16,0	1x16	017-2U	LBOX
EA W162-N3LED	5,6	80,0 x 36,0 x 11,5	61,0 x 16,0	1x16	017-2U	LBOX
EA J162-N	5,6	84,0 x 44,0 x 10,0	61,0 x 15,8	1x16	017-2U
EA W162-N4LED	5,6	80,0 x 36,0 x 9,7	66,0 x 16,0	1x16	017-2U	LBOX
EA P162-N	5,6	84,0 x 44,0 x 9,7	61,0 x 15,8	1x16	017-2U
EA P162-NLED	5,6	84,0 x 44,0 x 14,0	61,0 x 15,8	1x16	017-2U	LBOX
EA W162-NLED	5,6	84,0 x 45,0 x 14,0	61,0 x 16,0	1x14+2	017-2U	LBOX
EA W162B-NLW	5,6	84,0 x 45,0 x 12,0	61,0 x 16,0	1x14+2	017-2U	BlueLine
EA P162-N9LED	5,6	85,0 x 32,6 x 14,5	61,0 x 15,8	2x7+2	017-2U	LBOX
EA P162-BN	9,7	122,0 x 44,0 x 10,0	99,0 x 24,0	1x14	017-12U
EA W162B-BNLW	9,7	122,0 x 44,0 x 14,0	99,0 x 24,0	1x14+2	017-12U	BlueLine
EA P162-BNLED	9,7	122,0 x 44,0 x 14,0	99,0 x 24,0	1x14+2	017-12U	LBOX
EA W162-BNLED	9,7	122,0 x 44,0 x 14,5	99,0 x 24,0	1x14+2	017-12U	LBOX
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x16" im PDF-Format laden.

2 Zeilen je 20 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto
EA J202-NLED	5,6	116,0 x 40,0 x 10,0	83,0 x 18,6	2x8	017-7U	LBOX
EA W202B-NLW	5,6	116,5 x 39,0 x 12,5	85,0 x 18,6	2x8	017-7U	BlueLine
EA P202-BNLED	5,6	116,5 x 39,0 x 14,5	85,0 x 18,6	2x8	017-7U	LBOX
EA 8202-BNLED	9,2	146,0 x 43,0 x 14,0	123,0 x 23,0	1x14+2	017-24	LBOX, TV mögl., -3V
EA P202-B2HNLED	9,2	146,0 x 43,0 x 13,7	123,0 x 23,0	1x14+2	017-24	LBOX, VEE ca. -3V
EA P202-B3HNLED	9,7	180,0 x 40,0 x 15,3	149,0 x 23,0	2x8	---	LBOX, VEE ca. -3V
EA E202-CNLW	12,7	182,0 x 60,0 x 12,0	147,0 x 35,2	2x8	017-27	BlueLine
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x20" im PDF-Format laden.

2 Zeilen je 24 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto
EA W242B-NLW	5,6	118,0 x 36,0 x 12,0	93,5 x 15,8	2x8	017-14U	BlueLine
EA P242-NLED	5,6	118,0 x 36,0 x 14,0	93,5 x 15,8	2x8	017-14U	LBOX
EA P242-N	5,6	118,0 x 36,0 x 10,5	93,5 x 15,8	2x7	017-14U
EA P242-BHN	9,6	208,0 x 40,0 x 9,6	178,0 x 23,0	2x7	---	VEE ca. -3V
EA P242-BHNLED	9,6	208,0 x 40,0 x 13,8	178,0 x 23,0	2x8	---	VEE ca. -3V
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x24" im PDF-Format laden.

2 Zeilen je 40 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto
EA W402B-NLW	5,6	182,0 x 33,5 x 12,0	152,5 x 16,5	2x7+2	017-4U	BlueLine
EA W402-NLED	5,6	182,0 x 33,5 x 14,0	152,5 x 16,5	2x7+2	017-4U	LBOX
EA P402-NLED	5,6	182,0 x 33,5 x 14,5	154,1 x 15,3	2x8	017-4U	LBOX
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 2x40" im PDF-Format laden.

3 Zeilen je 16 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto
EA DOGM163	3,6	55,0 x 31,0 x 5,8	51,0 x 14,5	DIL-Pins	---	Printmontage
Hier können Sie sofort das komplette Datenblatt "EA DOGM-Serie" im PDF-Format laden.

4 Zeilen je 12 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto
EA C124-NLED	6,75	63,2 x 55,0 x 12,5	55,0 x 36,0	1x16	(017-17U)?	sehr gut lesbar
Hier können Sie sofort das komplette Datenblatt "EA C124-NLED" im PDF-Format laden.

4 Zeilen je 16 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto
EA DOGS164-A	3,2/6,0	40,0 x 33,0 x 4,0	37,3 x 19,0	DIL-Pins	---	Printmontage
EA J164-NLED	4,8	87,0 x 60,0 x 15,0	61,7 x 25,2	1x16	017-8U	LBOX
EA P164-N	4,8	87,0 x 60,0 x 10,5	61,8 x 25,4	1x14	017-8U
EA W164B-NLW	4,8	87,0 x 60,0 x 1",0	61,8 x 25,4	1x14+2	017-8U	BlueLine
EA P164-NLED	4,8	87,0 x 60,0 x 14,0	61,8 x 25,4	1x14+2	017-8U	LBOX
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 4x16" im PDF-Format laden.

4 Zeilen je 20 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto
EA DIP203-4NLED	3,73	68,0 x 27,0 x 11,0	61,0 x 19,0	DIL-Pins	—	Printmontage
EA DIP203B-4NLW	3,73	75,0 x 27,0 x 11,0	61,0 x 19,0	DIL-Pins	—	BlueLine
EA P204-4NLED	4,0	77,0 x 47,0 x 9,6	60,0 x 22,0	1x16	(017-8U)?	sehr gut lesbar
EA W204B-NLW	4,8	98,5 x 61,0 x 12,0	76,0 x 25,2	1x16	017-9U	BlueLine
EA J204-NLED	4,8	98,0 x 60,0 x 15,0	76,0 x 25,2	1x16	017-9U	LBOX
EA P204-N	4,8	98,0 x 60,0 x 10,5	76,0 x 25,2	1x16	017-9U
EA P204-NLED	4,8	98,0 x 60,0 x 14,5	76,0 x 25,2	1x16	017-9U	LBOX
EA W204-NLED	4,8	98,5 x 60,0 x 15,6	76,0 x 25,2	1x16	017-9U	LBOX
EA DIP203B-6NLW	6,45	75,0 x 46,0 x 11,0	61,0 x 38,0	DIL-Pins	0FP129-6SW	BlueLine

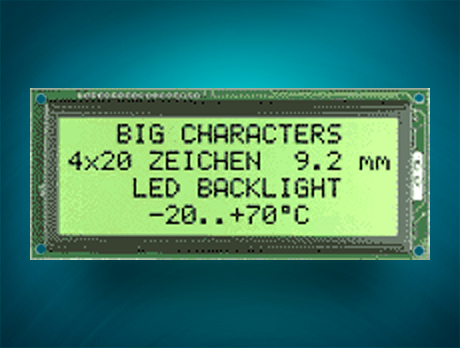

EA P204-BHNLED	9,2	146,0 x 62,5 x 11,0	123,0 x 42,5	1x18	017-25	VEE ca. -3V
EA W204-BNLED	9,2	146,0 x 62,5 x 14,0	123,0 x 42,5	1x14+2	017-25	LBOX
EA T204B-BNLW	9,2	146,0 x 62,5 x 14,0	123,0 x 42,5	1x14+2	017-25	BlueLine
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 4x20" (außer EA P204-3N /-4N) im PDF-Format laden.

4 Zeilen je 40 Zeichen
Artikel- bezeichnung	Zchn. höhe	Modulmaße B x H x T	Fenster B x H	Anschluß	Rahmen Zubehör	Hinweise	Foto
EA W404B-NLW	4,9	190,0 x 54,0 x 12,0	147,0 x 29,5	2x8+2	017-13U	BlueLine
EA W404-NLED	4,9	190,0 x 54,0 x 14,0	147,0 x 29,5	2x8+2	017-13U	LBOX, VEE -3V
EA P404-HNLED	4,9	190,0 x 54,0 x 14,0	147,0 x 29,5	2x8+2	017-13U	LBOX, VEE -3V
Hier können Sie sofort das komplette Datenblatt "Dotmatrix 4x40" im PDF-Format laden.

RS-232 / RS-422 Kontroller

Das Interface EA 9707-V24S ermöglicht die einfache und zeitsparende Programmierung von Dotmatrix-LCDs. Das Interface kann auf fast alle Dotmatrixmodule direkt aufgelötet werden. Der Anschluß erfolgt an einer Standard RS-232C Schnittstelle. Die Datenübertragung ist auf 300, 1200, 2400 oder 9600 Baud einstellbar. Die Umlaute ä, ö, ü, ß, Ä, Ö, Ü werden als erweitereter IBM-Code interpretiert und umcodiert. Ist das Display voll, scrollt es automatisch nach oben. CR ($0D,13d) und LF ($0A,10d) werden erkannt und ausgeführt. Für individuelle Cursorpositionierungen ist diese Automatik abschaltbar. Die Versorgungsspannung beträgt +5V / typ. 1mA. Das Interface ist auch mit RS-422 Schnittstelle lieferbar (EA 9707 OPT RS-422). Eine weitere Option ist ein veränderter Versorgungsspannungsbereich von 9..35V (EA OPT-9/35V). Über das als Zubehör erhältliche Kabel EA KV24-9B (ca. 1,50m) kann die EA 9706 direkt an den 9-pol. SUB-D Stecker z.B. eines PCs angeschlossen werden.

Die Preise für den Standard RS-232 Kontroller EA 9707-V24S liegen bei einer Abnahme von 25 Stück bei EUR 44,37 netto. Das Interface ist in kleineren Mengen sofort lieferbar. Mehr Informationen lesen Sie in unserem Datenblatt im PDF Format.

Zubehör

Frontrahmen
Für einige Grafikdisplays sind Frontrahmen mit entspiegelter Scheibe lieferbar. Die Rahmen werden einfach in den Frontplattendurchbruch eingeklebt. Dadurch gewinnt Ihr Gerät ein professionelles Design, und die entspiegelte Scheibe schützt gleichzeitig das eingebaute Display vor Berührung und Verschmutzung. Die Entspiegelung verbessert deutlich die Lesbarkeit der Anzeige. Die Bestellbezeichnung für die einzelnen Rahmen entnehmen Sie bitte den Tabellen oben. Mehr Informationen über Frontrahmen lesen Sie in unserem Datenblatt im PDF Format oder auf unserer Zubehörseite.
Inverter für EL-Folienbeleuchtungen
Im Gegensatz zu LED-Beleuchtungen benötigen EL-Folienbeleuchtungen zum Betrieb eine Vorschaltelektronik. Diese EL-Inverter genannte Elektronik erzeugt aus +5VDC eine Wechselspannung von etwa 100V. Die EL-Inverter besitzen 3-5 Pins zum Einlöten in eine Platine. Der erforderliche Typ ist von der Beleuchtungsfläche abhängig. Mehr Informationen lesen Sie auf unserer Zubehörseite, Neuheitenseite oder in unserem Datenblatt im PDF Format.
Kabel und Stecker
Passend zu Ihrem Display liefern wir ab 1 Stück: 1- oder 2-reihige Stiftleisten, Kabel im 1,27 oder 2,54mm Raster mit angequetschtem Buchsenstecker (1- oder 2-reihig), jeweils in den verschiedensten Polzahlen und Längen.

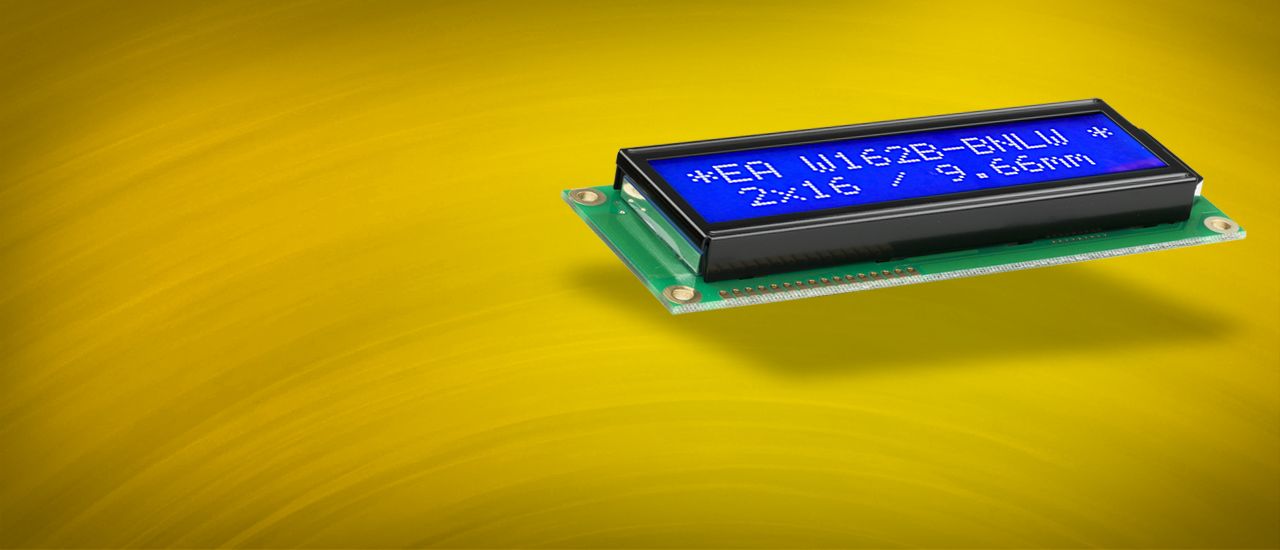

EA W162-BNLW
